¿Cómo medir una pieza o mecanizado antes de ordenar?
GUIDE PRO — MÉTROLOGY OF ALU QUINCY
Esta guía está destinada a carpinteros, cerrajeros y técnicos de mantenimiento inmobiliario en Francia (París, Lyon, Marsella, Burdeos) así como en toda Europa (Alemania, Bélgica, España). Detalla, tipología por tipología, cómo medir una pieza de carpintería de aluminio —cremón, costra, cerradura, residuos, sello— para ordenar la referencia correcta del primer disparo.
En un rango viejo o no marcado, la geometría tiene precedencia sobre la apariencia: dos piezas similares pueden ser incompatibles con el décimo de un milímetro. Una medida justa es un orden exitoso, cero retorno, y un proyecto que está avanzando. Aquí está el método.
Comparar con las hojas de datos listadas en DirectAlu.com

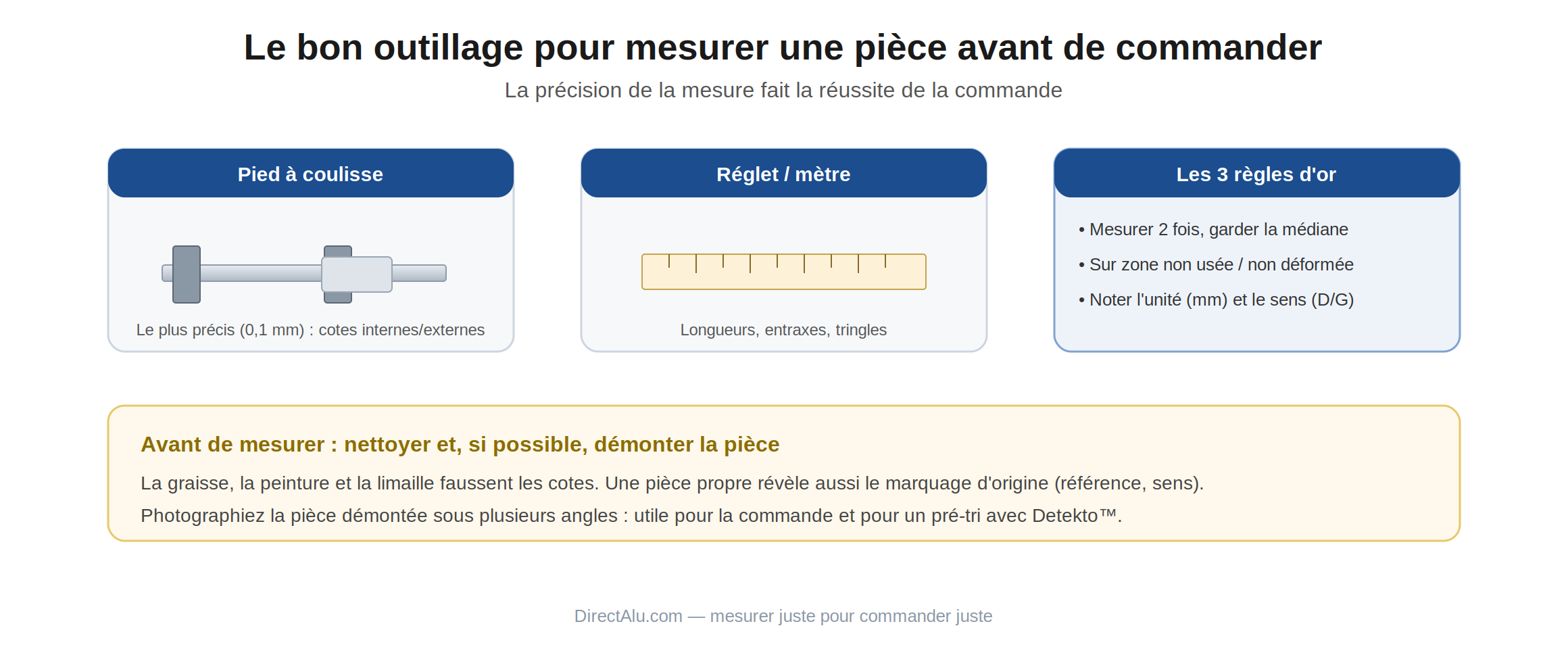

Antes de comenzar: herramientas y buenas prácticas
Una buena medida comienza con la herramienta correcta y una pieza preparada. El pie deslizante es el instrumento de referencia (exactitud a la décima parte de un milímetro); Un gobernante o un metro es suficiente para longitudes y entaxis. Antes de cualquier medición, limpio y, si es posible, retirar la habitación.
La regla que evita los retornos
Medir cada calificación dos veces y mantener el valor medio, siempre en un área no utilizada. Observe la unidad (mm) y la dirección (derecha/izquierda). En caso de duda, la medida prevalece sobre cualquier parecido visual.

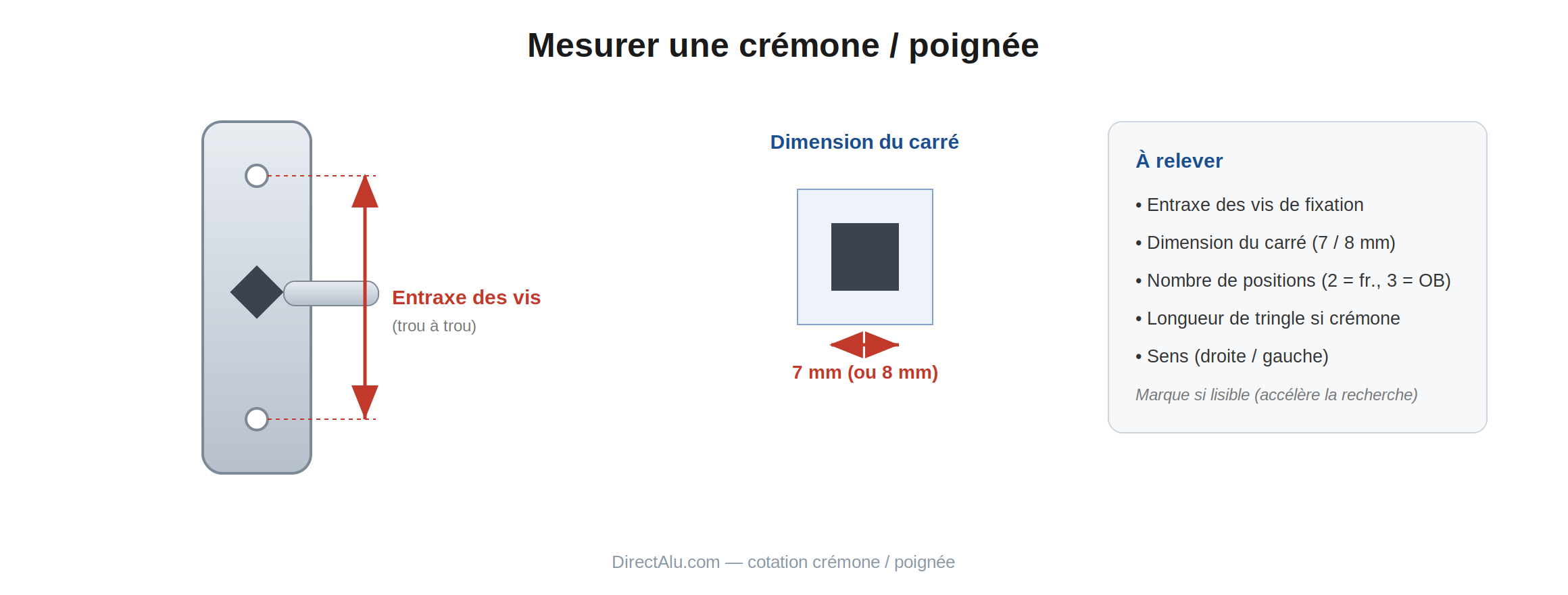

1. Medir un grimón o mango
Para una cremone o un mango, compatibilidad de control de dos dimensiones: el centro de los tornillos de montaje (distancia entre los dos agujeros de la placa) y la dimensión del cuadrado de la unidad, generalmente 7 mm en carpintería, a veces 8 mm. Agregue el número de posiciones del mango, que distingue una cremone con francés (2 posiciones) de un oscillo-beater (3 posiciones).
Véase también: ¿Cómo identificar un mango de ventana de aluminio?

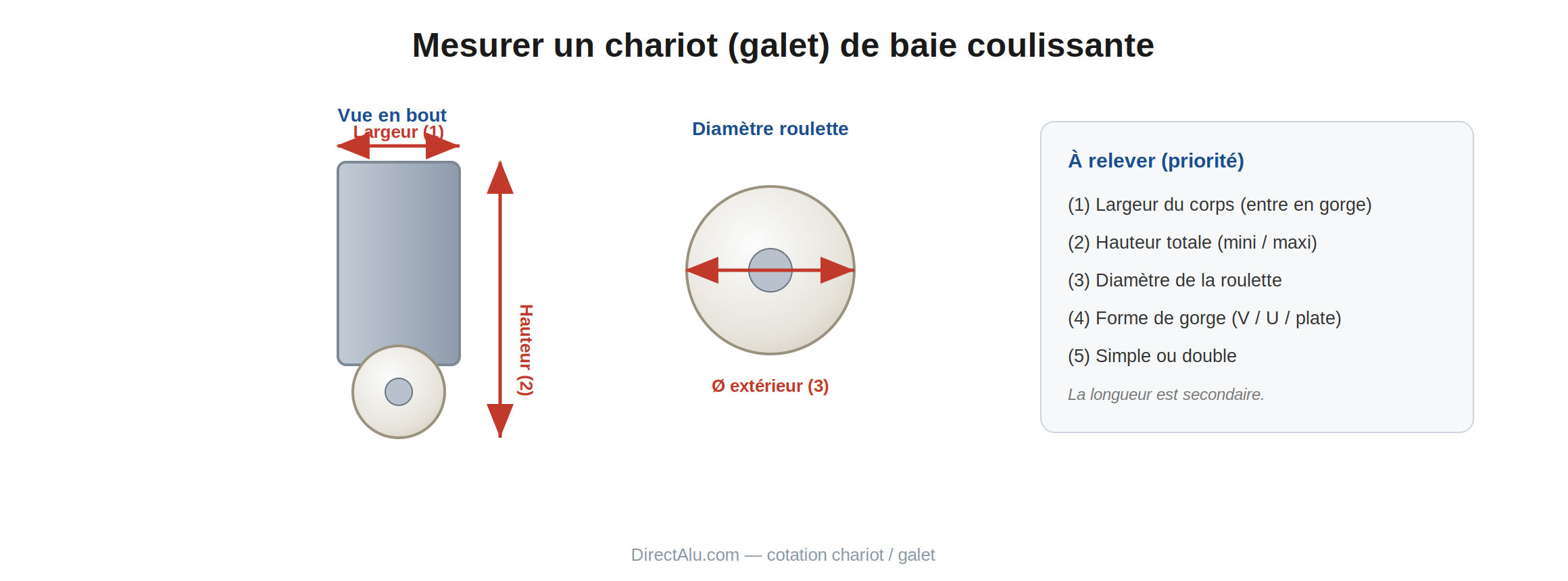

2. Medir un carrito de la bahía deslizante (galet)
Para una costra, la anchura del cuerpo (que debe insertarse en la garganta del perfil) y la altura total son prioridad; La longitud es secundaria. Completado por el diámetro de la ruleta, su forma de garganta (V, U o plana) y el tipo de carro individual o doble.
Véase también: Cómo identificar una barra deslizante sin referencia.

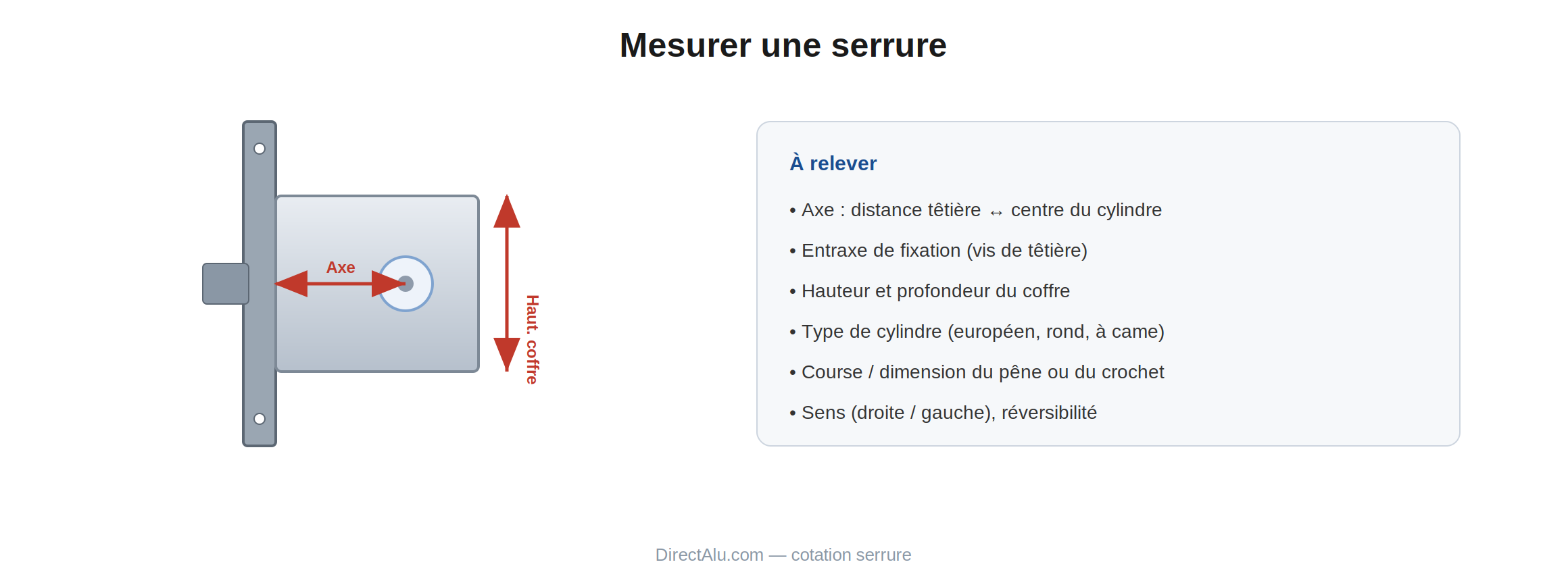

3. Medición de una cerradura
En una cerradura, primero levante el eje: la distancia entre el reposacabezas y el centro del agujero del cilindro. Luego el centro de los tornillos de cabeza, la altura y la profundidad del tronco, y el tipo de cilindro (europeo, redondo, leva). No olvide el trazo de la pêne o el gancho y la dirección (derecha/izquierda) y mida el ancho de la banda ancha (16 mm, 20 mm, 22 mm o 24 mm).
Véase también: ¿Cómo identificar una cerradura de aluminio?

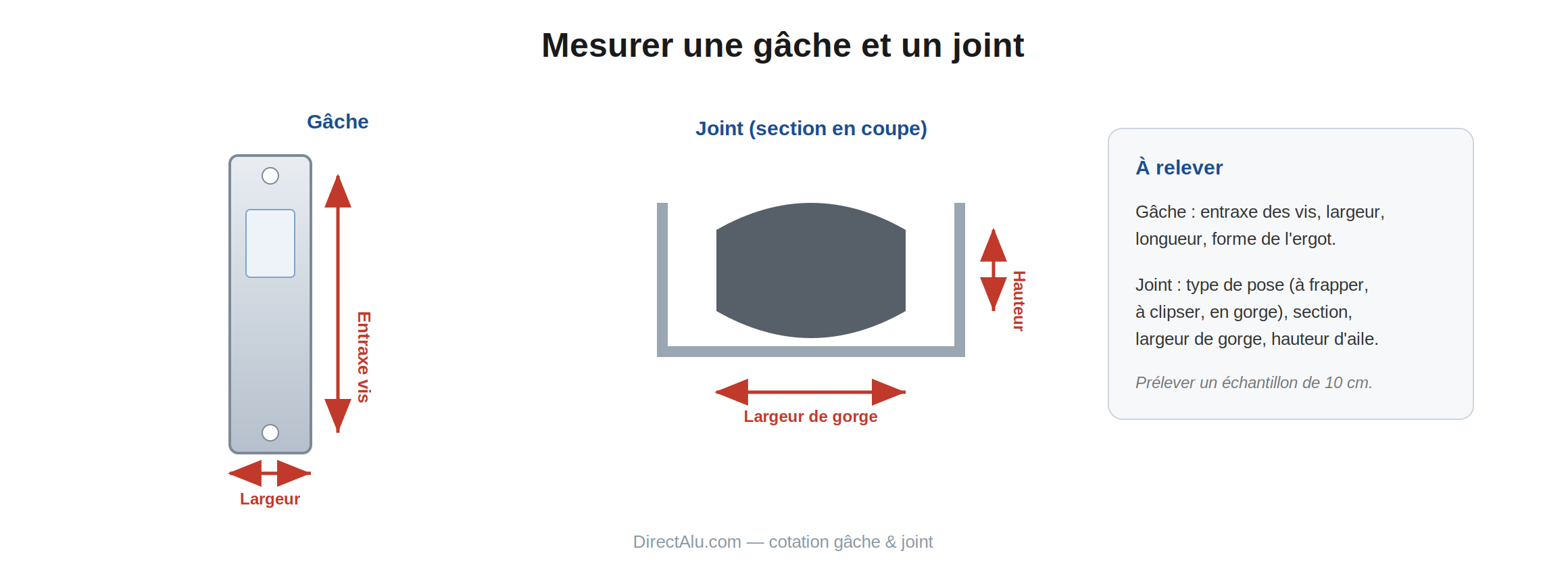

4. Medición de desechos o articulaciones
Para un huelguista, levante el centro de tornillo, ancho, longitud y forma del oído de bloqueo. Para una articulación, lo esencial es el tipo de pose (para golpear, clip, garganta), sección, ancho de garganta y altura de ala. El más fiable: tome una muestra de 10 cm de articulación para comparar el perfil.
5. Measure machining (drilling, cut, cut)
Más allá de las partes, a veces es necesario levantar un mecanizado en el perfil para que una nueva parte se adapte a él, o para tener una pieza hecha para medir. Entonces contesta:
- El diámetro y el centro de los taladros: para fijar tornillos o paso de tallo.
- Las dimensiones del corte: longitud, anchura y ángulo de los rayos de un grimón o corte de cerradura.
- La posición en relación a un borde: calificación de referencia de la cabeza, canto o final del perfil.
- El espesor del perfil: para la longitud del tornillo y la compatibilidad de la parte.
La punta de la plantilla
Para el mecanizado complejo, hacer una plantilla: colocar una hoja en el área y levantar los contornos en lápiz, o fotografiar el corte junto a un gobernante. Es valioso para la fabricación a medida.
6. DetektoTM: ahorro de tiempo en pre-tri
Una vez que sus calificaciones están a mano, DetektoTM, nuestro reconocimiento de piezas IA desarrollado con Open Global Solutions (OGSo), acelera la suite: fotografiar la pieza, y la herramienta le dirige a una lista corta de referencias probables. Todo lo que tiene que hacer es comparar sus mediciones con las hojas de datos enumeradas para validar. DetektoTM dirige, la medida decide.
Prueba: Escanear mi habitación con DetektoTM.
Resumen de las calificaciones por tipología
| Tipología | Calificaciones prioritarias |
|---|---|
| Cremon / mango | Central de tornillo, cuadrado (7/8 mm), número de posiciones, longitud de varilla, dirección. |
| Galet / trolley | Ancho corporal, altura (mini/maxi), diámetro de la rueda, forma de garganta, simple/doble. |
| Cerradura | Axe (cabeza |
| Tareas | Interax, ancho, longitud, forma ergot. |
| Conjunto | Tipo de instalación, sección, ancho de garganta, altura de ala (10 cm muestra). |
| Maquinaria | Diámetro/centro de perforaciones, dimensiones de corte, costilla de borde, espesor. |
El pozo de medición es también un gesto ecoresponsable
Una medida justa es una pieza ordenada justo — una carpintería reparada más que reemplazada. Cada ventana conservada es un nuevo perfil de aluminio que no se produce, un material muy ahorro de energía y menos residuos de la construcción. Medir cuidadosamente es el primer vínculo en un enfoque de economía circular con el segundo trabajo, bueno para su rentabilidad, así como para su balance de RSC.
De medición a reparación sostenible
Al vender individualmente, promover la compatibilidad entre marcas y rehacer piezas obsoletas a medida de sus calificaciones, DirectAlu.com hace posible la reparación donde otros tendrían que cambiar todo.
Busca y ordena mi habitación en DirectAlu.com
Preguntas frecuentes
¿Qué herramienta para medir un pedazo de hardware?
El pie de diapositiva es la herramienta de referencia (exactitud a la décima parte de un milímetro) para las calificaciones internas y externas. Un gobernante o un metro es suficiente para longitudes y entaxis.
¿Cuál es la unidad y por qué es esencial?
La pieza central es la distancia entre dos puntos de fijación (por ejemplo, los dos tornillos de un plato, o el reposacabezas y el cilindro de una cerradura). Es a menudo la calificación que determina la compatibilidad de la parte con el perfil.
¿Cómo medo un mecanizado para una parte personalizada?
Quitar los taladros (diámetro, interax), cortar las dimensiones y la posición de un borde de referencia. Una plantilla de papel o una foto con un regla facilita la remanufactura.
¿Puedo pedir una foto simple?
DetektoTM puede pre-orientar la búsqueda de una foto, pero el comando siempre debe ser validado por las clasificaciones cotizadas y la hoja de datos listadas en el producto.
